Aplikasi pemakaian Dial Gauge

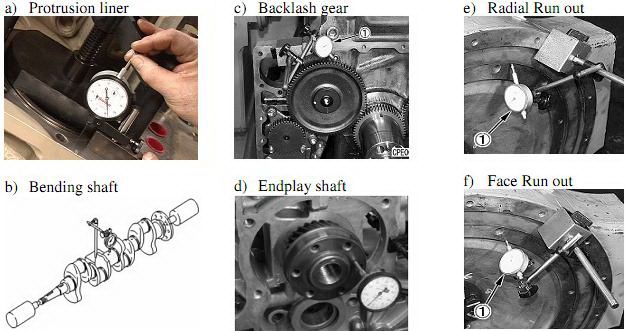

Beberapa aplikasi pengukuran dengan menggunakan dial gauge adalah sebagai berikut:

PERHATIAN DALAM PENGGUNAAN DIAL GAUGE:

a)  Pastikan dial gauge yang kita pakai dalam kondisi masih baik dan akurat sesuai standar.
  • Check kondisi jarum apakah pada posisi nol semua
  • Gerakan probe secara perlahan dan tanpa tekanan keras, amati pergerakan jarum smooth saat probe digerakan.
  • Lepas probe secara perlahan, amati pergerakan jarum harus kembali keposisi awal jarum sebelum digerakan.
  • Jangan memberikan hentakan atau tekanan secara spontan pada probe saat melakukan pengukuran maupun pemasangan pada part yang diukur.
b)  Pastikan dial gauge terpasang pada magnetic base stand dengan kuat dan pada posisi yang datar.
c)  Untuk mendapatkan hasil yang akurat, usahakan posisi dial gauge saat pengukuran adalah vertical dan probe dapat bergerak bebas naik – turun.
d)  Gerakkan part yang diukur secara perlahan, agar pergerakan jarum dapat bergerak smooth dan mudah dibaca.

Contoh pembacaan hasil ukur dial gauge:
  • Lihat posisi dari jarum besar, terlihat posisi jarum pada strip ke-enam. Karena harga 1 strip adalah 0,01mm, maka 6 x 0,01 mm adalah 0,06 mm.
  • Lihat posisi jarum kecil, terlihat posisi jarum pada strip ke-tiga lebih sedikit (melebihi strip). Karena harga 1 strip adalah 1 mm maka 3 x 1mm adalah 3 mm.
  • Jadi hasil pembacaan dari dial gauge tersebut adalah 3 mm + 0,06 mm, yaitu 3,06 mm.
