Waveguide Antenna kalkulator Informasi dari ARRL Antenna handbook |
Apabila keluar keterangan NaN (Not a number) artinya bahwa paralon atau kaleng yang akan dibuat sebagai waveguide antenna diameternya terlalu kecil untuk bekerja pada frekuensi dari jaringan yang diinginkan.

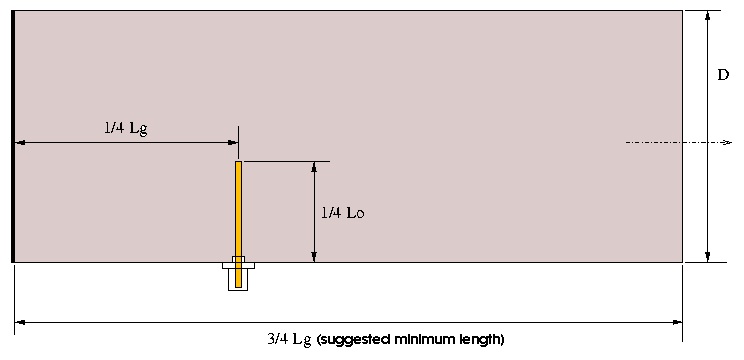

Keterangan pada gambar:
D = Diameter Waveguide
Lo = Panjang Gelombang (diambil nilai tengah spektrum)
Lg = Panjang Gelombang spektrum terukur yang dapat digunakan
Keterangan pada tabel:
Frequency = Frekuensi yang bekerja pada jalur GSM / CDMA / WiFi
TE11 Cutoff Frequency = Frekuensi Cut-off Bawah
TM01 Cutoff Frequency = Frekuensi Cut-off Atas
Guide Wavelength = Panjang gelombang (diambil nilai tengah spektrum)
